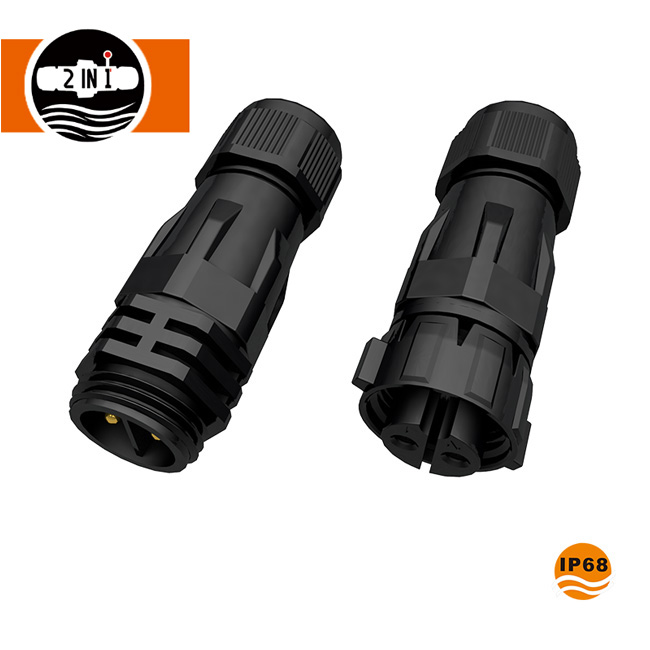

Conector de tornillo hembra macho impermeable M19

El conector de tornillo macho y hembra impermeable M19 es un conector impermeable universal desarrollado y fabricado de forma independiente por HuaYi-FaDa Technology. Su función principal es lograr una conexión de circuito confiable y una protección de sellado ambiental, adecuada para diversos escenarios que requieren impermeabilización y protección contra el polvo. Empleamos procesos de producción estandarizados para garantizar la precisión dimensional y la consistencia del rendimiento de cada conector de tornillo macho y hembra impermeable M19. Podemos proporcionar especificaciones de pines de 2, 3 y 4 pines de acuerdo con las necesidades del cliente para satisfacer las necesidades reales de diferentes conexiones de circuitos.

Este producto utiliza un método de cableado con terminales de tornillo, lo que elimina la necesidad de herramientas complejas para completar las conexiones de cables, lo que mejora significativamente la eficiencia de la instalación y reduce las tasas de errores de cableado. El conector de tornillo macho y hembra impermeable M19 cuenta con una nueva carcasa de nailon con excelente resistencia al desgaste, resistencia a altas y bajas temperaturas y resistencia a la corrosión, lo que lo hace adecuado para entornos industriales y exteriores hostiles. Los contactos de aleación de cobre niquelado garantizan eficazmente una conductividad estable, reducen la resistencia de contacto y evitan fallas del equipo debido a un contacto deficiente.

Características principales del producto

• Fiable a prueba de agua y polvo: el producto alcanza una clasificación de impermeabilidad IP68, lo que permite la inmersión en 1 metro de agua limpia durante 4 horas sin fugas. También es completamente a prueba de polvo, lo que evita eficazmente que el polvo y la humedad entren en los componentes internos, protege la seguridad del circuito y es adecuado para diversas aplicaciones, como iluminación exterior y nuevas fuentes de energía.
• Compatible con múltiples especificaciones: las configuraciones estándar incluyen opciones de 2, 3 y 4 núcleos. La personalización con más núcleos está disponible a pedido. El cableado admite conexiones de terminales de tornillo para una fácil operación y compatibilidad con diferentes especificaciones de cables, lo que ofrece una gran versatilidad.
• Selección de material duradero: la cubierta exterior está hecha de un nuevo material de nailon, retardante de llama V-0, con un rango de temperatura de -25 ℃ a 105 ℃ y alta resistencia mecánica; Los contactos están hechos de aleación de cobre niquelado, lo que garantiza una conductividad estable, resistencia a la oxidación y a la corrosión, lo que prolonga la vida útil del producto.
• Instalación fácil y eficiente: Al utilizar un diseño de conector macho-hembra roscado, permite una inserción y extracción suaves y un bloqueo seguro. No se requiere experiencia en instalación profesional; El montaje y desmontaje se pueden completar rápidamente, lo que facilita el mantenimiento y la reparación futuros del equipo.
• Estricto control de calidad: cada conector de tornillo macho-hembra impermeable M19 se somete a una inspección completa al 100%, no a un muestreo por lotes, que cubre indicadores clave como resistencia de contacto, resistencia de aislamiento y rendimiento a prueba de agua para garantizar que el rendimiento del producto cumpla con los estándares.

Ventajas técnicas del producto

1. Ventajas de la tecnología de sellado

Empleamos un diseño de estructura de sellado multicapa, combinado con anillos impermeables de silicona de alta calidad y un proceso de encapsulado de resina epoxi, mejorando efectivamente el rendimiento de sellado del producto. Esto resiste los efectos de la lluvia, la humedad, el polvo y otros factores ambientales, asegurando conexiones confiables en entornos complejos. La estructura de sellado ha sido sometida a repetidas pruebas y puede resistir la inserción y extracción a largo plazo, así como la corrosión ambiental, resistiendo el envejecimiento y la deformación, lo que garantiza un funcionamiento estable a largo plazo del producto.

2. Conductividad optimizada

Los contactos del conector de tornillo macho y hembra impermeable M19 están hechos de una aleación de cobre de alta pureza con una superficie niquelada. Esto no solo reduce la resistencia de contacto (≤10mΩ) sino que también mejora la resistencia a la oxidación y la corrosión, evitando problemas como mala conductividad y sobrecalentamiento causado por la oxidación del contacto. Al mismo tiempo, el diseño del terminal de tornillo garantiza una conexión segura de los cables, lo que reduce los contactos sueltos y garantiza la estabilidad y seguridad de la transmisión del circuito.

3. Ventajas del diseño estructural

El producto presenta un diseño compacto de estructura roscada, lo que resulta en un tamaño pequeño y un espacio de instalación mínimo requerido, adaptable a las necesidades de instalación de diversos equipos. La carcasa se fabrica mediante un proceso de moldeo por inyección de una sola pieza, lo que elimina las costuras y mejora aún más el rendimiento impermeable y la resistencia mecánica. Los enchufes macho y hembra son altamente compatibles; Los productos del mismo modelo y especificación se pueden acoplar y desmontar completamente, lo que facilita el montaje y reemplazo masivo.

4. Ventajas de la adaptabilidad ambiental

El conector de tornillo macho y hembra impermeable M19 puede funcionar dentro de un rango de temperatura de -25 ℃ a 105 ℃, con un rango de temperatura de almacenamiento de -25 ℃ a 85 ℃. Puede funcionar normalmente en entornos con una presión atmosférica de 86 a 106 kPa y una humedad relativa ≤90%. Después de la prueba de niebla salina (solución de cloruro de sodio al 5 %, 35 ± 2 ℃, 48 horas), el producto no mostró corrosión significativa, lo que lo hace adecuado para ambientes corrosivos como áreas costeras y plantas químicas, con una amplia gama de aplicaciones.

Parámetro del conector de tornillo macho hembra impermeable M19

Característica y aplicación del conector de tornillo macho hembra impermeable M19

● Montaje: tipo cable a cable (sin cable), cable a placa
● Terminación roscada, se puede montar en sitio, no necesita soldadura, es fácil y conveniente.
● Adecuado para cables con un diámetro exterior de 5,0 a 11,5 mm.
● Pasadores de contacto de aleación de cobre niquelado con 3um de espesor.

Detalles del producto del conector de tornillo macho hembra impermeable M19

Conexión:

Preguntas frecuentes (Preguntas frecuentes)

1. ¿Puede personalizar la cantidad de núcleos en su conector de tornillo macho y hembra impermeable M19?

Sí. Normalmente ofrecemos especificaciones de 2, 3 y 4 núcleos. También podemos personalizar núcleos de 5 núcleos o superiores según las necesidades del cliente. Comuníquese con nuestro servicio de atención al cliente para confirmar los detalles de personalización.

2. ¿El producto realmente alcanza una clasificación de impermeabilidad IP68?

Sí. Nuestro conector de tornillo macho y hembra impermeable M19 se ha sometido a rigurosas pruebas de impermeabilidad. Según las normas IEC 60529, se puede sumergir en 1 metro de agua limpia durante 4 horas sin fugas y, además, es completamente resistente al polvo. Los resultados de la prueba cumplen con los requisitos IP68, lo que lo hace seguro para ambientes exteriores y húmedos.

3. ¿Cómo obtener muestras de productos?

Ofrecemos servicios de muestras gratuitos, proporcionando 3 muestras por modelo sin cargo. Los clientes solo deben pagar el envío. Puede enviar una solicitud de muestra a través de un mensaje en nuestro sitio web, una consulta en línea o comunicándose con nuestro equipo de ventas. Arreglaremos la entrega de muestras con prontitud.

4. ¿Cuál es el ciclo de entrega del pedido?

El ciclo de entrega de pedidos estándar es de 2 a 3 semanas. El tiempo de entrega específico se ajustará según factores como la cantidad del pedido y los requisitos de personalización. Confirmaremos el tiempo de entrega específico con usted antes de realizar un pedido para garantizar el envío oportuno.

5. ¿Está garantizada la calidad del producto? ¿Cuál es el período de garantía?

Todos nuestros productos se someten a una inspección 100% y el proceso de producción sigue estrictamente los estándares del sistema de calidad ISO 9001, lo que brinda una garantía de calidad de 3 años. Durante el período de garantía, si el producto experimenta problemas de calidad no causados ​​por un error humano, brindaremos servicios de reparación o reemplazo de inmediato.

6. ¿Admiten servicios OEM/ODM?

Sí. Contamos con un equipo de investigación y desarrollo independiente y un taller de producción, y podemos brindar servicios OEM/ODM de acuerdo con las necesidades del cliente, incluida la personalización de la apariencia del producto, las especificaciones, el empaque, etc., para cumplir con los requisitos de marca y producto de los clientes.
