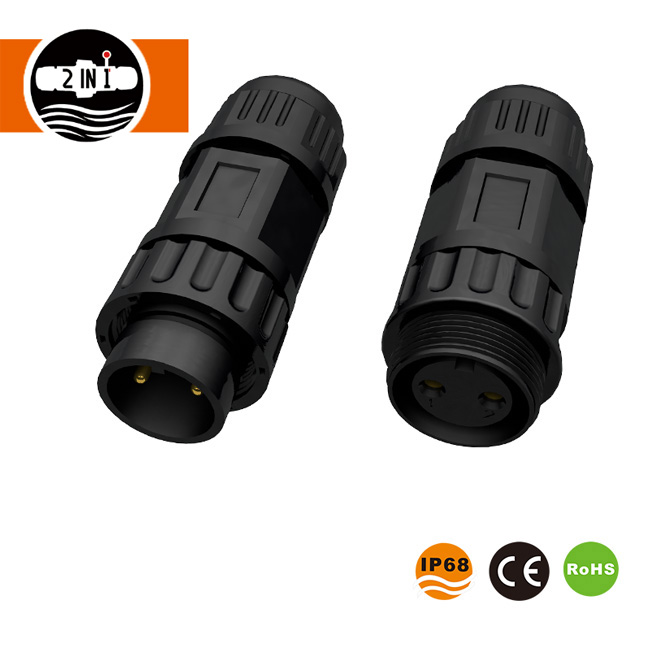

Conector de cable de soldadura impermeable de múltiples pines

El conector de cable de soldadura resistente al agua de clavijas múltiples es un conector diseñado por la tecnología HuaYi-FaDa para ambientes exteriores, húmedos y hostiles. Su función principal es lograr una conexión impermeable entre cables y al mismo tiempo garantizar una transmisión estable de señal y energía. Este producto utiliza un método de conexión soldada, lo que permite enchufarlo y desenchufarlo fácilmente después del montaje. La desconexión es tan sencilla como desenroscar el cuerpo principal, lo que hace que su uso sea fácil y eficiente.

Parámetro

Estructura del producto y componentes principales

El rendimiento a prueba de agua del conector de cable de soldadura impermeable de múltiples pines se debe a su diseño colaborativo de múltiples componentes. Estos componentes trabajan juntos para formar un sistema integral de protección de sellado. Los componentes centrales clave incluyen:

• Juntas tóricas: hechas de silicona resistente al envejecimiento y a altas y bajas temperaturas, incrustadas en la interfaz del conector, lo que evita eficazmente que la humedad entre a través de los espacios de acoplamiento, mejora el rendimiento del sellado del núcleo, se adapta al uso a largo plazo en diversos entornos y no pierde fácilmente la fuerza de preapriete debido a la expansión y contracción térmica.

• Sellador impermeable: Llena los espacios críticos dentro del conector, fortaleciendo aún más el efecto de sellado, evitando que la humedad, el polvo y otras impurezas ingresen al circuito interno, evitando malos contactos o cortocircuitos y asegurando la estabilidad de la conexión eléctrica.

• Sellos de extremos flexibles: Diseñados específicamente para cables después de soldarlos, se envuelven firmemente alrededor de la superficie del cable, apretando el sello, adaptándose a cables de diferentes diámetros, evitando que la humedad se filtre en la unión del conector del cable y además poseen un cierto grado de resistencia a la flexión y a la tracción.

• Carcasa de metal/plástico de ingeniería: construida con materiales de alta resistencia, posee excelente resistencia mecánica, resistencia a la corrosión y resistencia al impacto, protegiendo los contactos y circuitos internos. Adecuado para entornos complejos como entornos exteriores e industriales, también proporciona sellado auxiliar.

• Contactos de alambre de soldadura: Hechos de aleación de cobre de alta calidad, mecanizados con precisión y con tratamiento superficial, estos contactos exhiben baja resistencia de contacto, excelente conductividad y fuertes conexiones soldadas, lo que garantiza de manera efectiva una transmisión estable de energía y señal y resiste la oxidación durante el uso a largo plazo.

Detalles del producto del conector de cable de soldadura impermeable de múltiples pines

Conexión:

Calificación del producto del conector de cable de soldadura impermeable de múltiples pines

Este conector de cable de soldadura a prueba de agua de clavijas múltiples ha aprobado los certificados CE, RoHS y CQC. Tiene un nivel de impermeabilidad IP68.

Ventajas técnicas

I. Ventajas de la tecnología de sellado

Nuestro conector de cable de soldadura impermeable de múltiples clavijas emplea un diseño de estructura de sellado de múltiples capas, que combina juntas tóricas, sellador impermeable y sellos de extremo flexibles para lograr clasificaciones de impermeabilidad IP67 e IP68. La clasificación IP68 permite la inmersión en 1 metro de agua durante más de 30 minutos sin fugas, proporcionando total resistencia al polvo y al agua. Puede resistir la lluvia exterior, ambientes húmedos y contaminación por aceite industrial, protegiendo eficazmente los puntos de conexión de la corrosión ambiental externa.

II. Ventajas del rendimiento eléctrico

Los contactos están hechos de aleación de cobre de alta calidad, mecanizados con precisión y con tratamiento superficial, lo que da como resultado una resistencia de contacto baja y estable y una conductividad excelente. Esto reduce efectivamente la atenuación de la señal y la pérdida de energía, asegurando una transmisión estable de energía y señal. El producto cuenta con un excelente rendimiento de aislamiento, con una impedancia de aislamiento ≥20 megaohmios y un voltaje soportado de DC250V/50 milisegundos, lo que previene eficazmente cortocircuitos, fugas y otros riesgos de seguridad, y se adapta a diversos escenarios de aplicación de voltaje y corriente.

III. Ventajas del diseño estructural

El conector de cable de soldadura impermeable de múltiples clavijas presenta un diseño estructural fácil de usar, lo que facilita la unión de cables y una alta eficiencia de ensamblaje. Permite una inserción y extracción sin problemas, lo que permite un rápido plug-and-play después del montaje. La desconexión es tan sencilla como desenroscar el cuerpo principal y no requiere herramientas complicadas. El producto emplea un diseño polarizado con una estructura de guía con llave para evitar eficazmente una inserción incorrecta y garantizar una instalación correcta. La robusta estructura de la carcasa proporciona una excelente resistencia al impacto y a la tracción, adecuada para un uso prolongado.

IV. Ventajas materiales

La carcasa está hecha de plástico o metal de ingeniería de alta resistencia y posee una excelente resistencia a la corrosión, resistencia a altas y bajas temperaturas y resistencia mecánica. Puede soportar un amplio rango de temperaturas de -40 ℃ a +85 ℃ y no es propenso a envejecer ni a deformarse. Los sellos están hechos de silicona o caucho fluorado resistente al envejecimiento y a los productos químicos, lo que garantiza una durabilidad a largo plazo y una mayor vida útil del producto. Los materiales de contacto se someten a una rigurosa selección, exhibiendo resistencia a la oxidación y al desgaste para garantizar la estabilidad y durabilidad de la conexión.

1. ¿Qué clasificación de impermeabilidad específica cumple el conector de cable de soldadura impermeable de múltiples clavijas?

R: La clasificación de impermeabilidad estándar de nuestro producto es IP67 y podemos personalizarlo a IP68 si lo solicita. IP67 proporciona una protección completa a prueba de polvo, sin fugas después de la inmersión en 1 metro de agua durante 30 minutos. IP68 permite la inmersión bajo el agua a largo plazo (la profundidad específica se puede personalizar), evitando por completo la intrusión de agua y cumpliendo con los estándares IEC 60529.

2. ¿Qué especificaciones de pines admite el producto? ¿Se pueden personalizar pines especiales?

R: Las especificaciones de pines estándar incluyen 2 pines, 3 pines, 4 pines, 8 pines y 12 pines, así como pines combinados de alimentación y señal (2+3 pines, 2+4 pines). Admitimos especificaciones de pines especiales personalizadas, que nuestro equipo de I+D puede diseñar y fabricar de acuerdo con las necesidades específicas del cliente para cumplir con escenarios de aplicaciones personalizados.

3. ¿Se pueden personalizar la longitud y el diámetro del cable de la versión de cable con cables?

R: Sí, se pueden personalizar. La longitud, el diámetro y el material del cable de la versión cableada se pueden ajustar según las necesidades del cliente. Recomendaremos especificaciones de cable adecuadas según el escenario de aplicación del cliente para garantizar conexiones confiables y aplicables.

4. ¿Cuál es la vida útil del producto? ¿Cuál es el período de garantía?

R: En condiciones de uso normal, el producto tiene una vida útil de ≥500 ciclos, con una vida útil total de más de 5 años. Ofrecemos una garantía de calidad de 3 años. Durante el período de garantía, los daños causados ​​por problemas de calidad del producto serán reparados o reemplazados sin cargo.

5. ¿Cómo solicitar muestras gratuitas? ¿Cuánto tiempo tarda la entrega de la muestra?

R: Los clientes pueden solicitar muestras gratuitas comunicándose con el servicio de atención al cliente. Se pueden solicitar hasta 3 muestras por cada modelo. El tiempo de entrega de la muestra es de 3 a 5 días hábiles. Organizaremos la producción y el envío lo antes posible para garantizar que los clientes puedan probar el rendimiento del producto rápidamente.

6. ¿Cuál es el ciclo de entrega del pedido? ¿Admite la personalización OEM/ODM?

R: El ciclo de entrega de pedidos estándar es de 2 a 3 semanas. Los pedidos más grandes se pueden ajustar según los planes de producción. Admitimos servicios de personalización OEM/ODM y podemos personalizar productos exclusivos de conectores de cable de soldadura impermeables de múltiples clavijas de acuerdo con la marca, las especificaciones y los requisitos de diseño del cliente.

7. ¿Cuál es el rango de temperatura de funcionamiento del producto? ¿Puede soportar ambientes extremos?

R: El rango de temperatura de funcionamiento normal del producto es de -40 ℃ a +85 ℃. Tiene una excelente resistencia a altas y bajas temperaturas y puede adaptarse a entornos exteriores fríos, altas temperaturas y altas temperaturas industriales. También tiene resistencia al aceite, a la corrosión química y a los rayos UV, lo que permite un funcionamiento estable en entornos complejos y extremos.
