¿Cuáles son las diferentes clasificaciones de impermeabilidad para los conectores? ¿Cuáles son los requisitos de impermeabilidad correspondientes?

En industrias como la industrial, la automotriz, la electrónica de consumo y la de equipos para exteriores,conectores impermeablesson componentes clave que garantizan el funcionamiento estable del equipo en entornos húmedos, polvorientos o submarinos.

Los estándares de clasificación de impermeabilidad para conectores se basan principalmente en el estándar IEC 60529 IP (protección de ingreso) establecido por la Comisión Electrotécnica Internacional (IEC) y los estándares de clasificación IP en ISO 20653. Los estándares nacionales chinos se refieren al estándar establecido por QC/T 413.

Los diferentes estándares reflejan diferentes requisitos y características de las aplicaciones, y cada estándar se actualiza y mejora continuamente a medida que se desarrollan las aplicaciones.

Los estándares de propiedad intelectual comunes se explican a continuación:

Significado de la clasificación de protección IP

Primer número (clasificación a prueba de polvo): varía de 0 a 6, lo que indica la capacidad de proteger contra la intrusión de objetos sólidos extraños. Cuanto mayor sea el número, más fuerte será la protección. Por ejemplo, la clasificación 0 no proporciona ninguna protección, mientras que la clasificación 6 evita por completo la entrada de polvo.

Segundo número (clasificación de impermeabilidad): varía de 0 a 8, lo que indica la capacidad de proteger contra la intrusión de agua líquida. Cuanto mayor sea el número, mejor será el rendimiento a prueba de agua.

Clasificación a prueba de polvo (primer dígito)

Las clasificaciones a prueba de polvo varían de 0 a 6, lo que representa la capacidad del equipo para proteger contra el polvo:

IP0X: Sin protección, completamente sin capacidad a prueba de polvo.

IP1X: Protege contra la entrada de objetos sólidos de más de 50 mm de diámetro.

IP2X: Protege contra la entrada de objetos sólidos de más de 12,5 mm de diámetro.

IP3X: Protege contra la entrada de objetos sólidos de más de 2,5 mm de diámetro.

IP4X: Protege contra la entrada de objetos sólidos mayores a 1mm de diámetro.

IP5X: Protege contra la entrada de polvo, pero no completamente; Se puede tolerar una pequeña cantidad de polvo dentro del equipo.

 IP6X: Protege completamente contra la entrada de polvo; el interior del equipo está libre de polvo.

Clasificación de impermeabilidad específica (segundo dígito) y requisitos

• IPX1: Sin efecto por goteo vertical de agua; Se puede colocar en un lugar protegido durante la lluvia ligera.

• IPX2: No se ve afectado por el goteo de agua en una inclinación de 15°, ligeramente más estricto que IPX1, adecuado para equipos colocados en ángulo.

• IPX3: Resistente a salpicaduras de agua desde ángulos de hasta 60°.

• IPX4: Resistente a salpicaduras de agua desde todas direcciones.

• IPX5: Resistente a chorros de agua, soporta fuertes chorros de agua desde todas las direcciones.

• IPX6: Resistente a fuertes chorros de agua, soporta fuertes flujos de agua desde todas las direcciones.

• IPX7: Resistente a la inmersión, puede sumergirse en agua a una determinada profundidad y durante un período de tiempo determinado, como por ejemplo dentro de 1 metro y durante no más de 30 minutos.

• IPX8: Resistente a la inmersión continua, puede sumergirse continuamente en agua a una determinada profundidad y durante un período de tiempo determinado, como los conectores utilizados en los equipos de exploración de aguas profundas.

Hay una clasificación especialmente definida: IPX9K.

Anteriormente, IPX4K, IPX6K e IPX9K eran exclusivos de la industria automotriz, pero luego su aplicación se expandió a otras industrias.

En las series ISO 16750, DIN 40050 e ISO 20653, IPX9K es la clasificación de impermeabilidad más estricta. Esto incluye la prueba IPX9K en el estándar nacional de la industria automotriz QC/T417.1-2001, "Métodos de prueba y requisitos generales de rendimiento para conectores de mazos de cables automotrices".

Con las actualizaciones posteriores de los estándares y la incorporación de nuevas áreas de aplicación, los campos de aplicación de IPX9K han seguido expandiéndose.

• IPX9K: La clasificación de impermeabilidad más alta, capaz de limpiarse en condiciones de alta temperatura y alta presión, adecuado para equipos de procesamiento de alimentos, maquinaria agrícola, lavadoras de alta presión y otros equipos.

Recomendación de fortaleza de marca: por qué elegir la tecnología HuaYi-FaDa

Tecnología HuaYi-FaDaes una empresa nacional profesional especializada en I + D, producción y venta de conectores impermeables, que posee años de experiencia en fabricación, un sistema de producción completo y procesos de control de calidad maduros.

Nos centramos en el diseño y fabricación deconexión impermeablesoluciones, con productos que cubren múltiples series que incluyen conectores de señal, conectores de alimentación y conectores de red, ampliamente utilizados en automatización industrial, iluminación exterior, nueva energía, equipos de comunicación, equipos de escenario y sistemas de monitoreo. Nuestras principales ventajas:

Fuerza de fábrica profesional: Tenemos nuestros propios talleres de fabricación de moldes, moldeo por inyección, fabricación de alambre y ensamblaje, brindando un servicio integral desde el diseño hasta la entrega, garantizando una calidad y un tiempo de entrega estables y controlables.

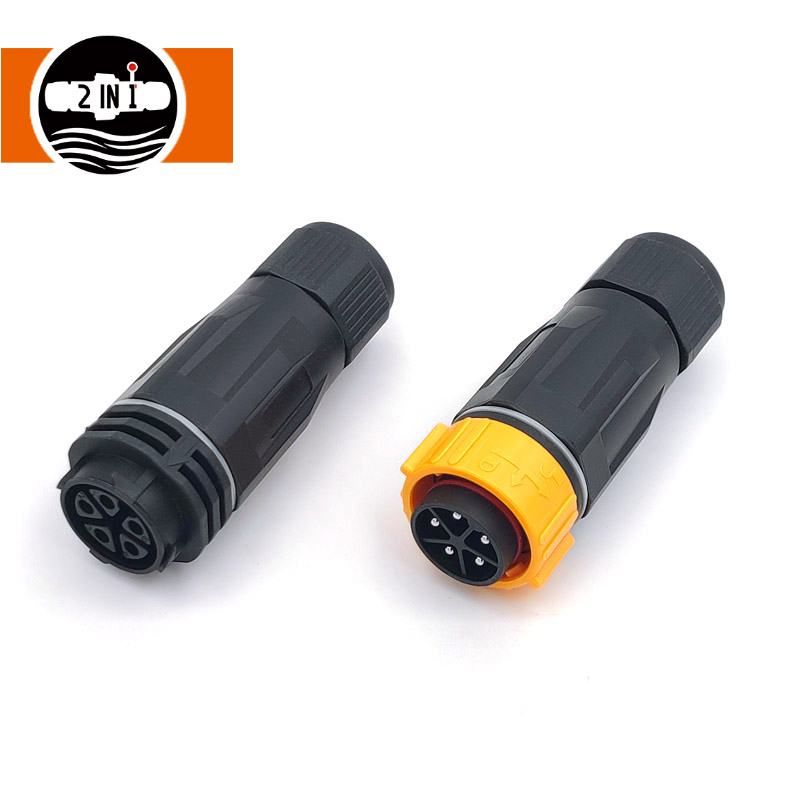

Gama completa de productos a prueba de agua: Ofrecemos conectores miniatura M8, conectores de alimentación de alta corriente de 40 A, conectores de red a prueba de agua RJ45, conectores a prueba de agua con bloqueo de tornillo, etc., que satisfacen las necesidades de conexión de varios dispositivos.

Rendimiento estable y confiable del producto: Al utilizar plásticos de ingeniería de alta especificación, contactos de aleación de cobre y estructuras de sellado de silicona, nuestros productos logran una clasificación de protección IP67/IP68, lo que permite un uso prolongado en ambientes húmedos, polvorientos y con temperaturas altas/bajas.

Certificaciones integrales y control de calidad: Nuestros productos cuentan con certificaciones CE, RoHS y otras. Cada producto se somete a múltiples rondas de pruebas antes de salir de fábrica para garantizar conexiones estables y un uso seguro.

Personalización flexible y servicio rápido: admitimos requisitos de personalización para longitud de cable, conectores, cantidad de núcleos y métodos de instalación. Ofrecemos pruebas de muestras, soporte técnico, entrega rápida y servicio posventa.
