En campos como los equipos para exteriores, la automatización industrial, la ingeniería marina y los vehículos de nuevas energías, la confiabilidad de las conexiones eléctricas a menudo determina la vida útil de todo el sistema.Conectores circulares impermeablesestán diseñados para resolver desafíos de conexión en entornos hostiles que involucran humedad, polvo y vibración. Son más que simples "tapones": son soluciones integrales de ingeniería que integran sellado, bloqueo y transmisión de señales.

¿Por qué elegir circular?

En aplicaciones de ingeniería, las ventajas de los conectores circulares surgen de la racionalidad natural de su estructura geométrica.

• Alta utilización del espacio: la sección transversal circular permite la máxima cantidad de contactos en el espacio más pequeño, lo que permite configuraciones de pines de alta densidad.

• Implementación de sellado simple: el perfil circular, combinado con juntas tóricas o juntas, crea una presión radial uniforme, lo que garantiza un rendimiento de sellado confiable.

• Resistencia mecánica superior: las carcasas circulares distribuyen la tensión de manera uniforme y ofrecen una mejor resistencia al impacto y la vibración que los conectores rectangulares. Los mecanismos de bloqueo roscados y de bayoneta brindan una seguridad de acoplamiento más sólida.

Por el contrario, los conectores estándar no impermeables suelen ser adecuados sólo para ambientes interiores secos. Sin estructuras de sellado, son propensos a fallar debido a la entrada de agua o la degradación de los rayos UV cuando se exponen al aire libre.

Comprender las clasificaciones de IP: el primer paso en la selección

"Impermeable" es un concepto general que debe cuantificarse mediante clasificaciones de IP (protección de ingreso) en la práctica de la ingeniería. Según la norma IEC 60529, el primer dígito después de IP representa protección contra el polvo y el segundo dígito representa protección contra el agua.

Nota clave: la clasificación IP de un conector generalmente se refiere a su capacidad de protección en la condición de acoplado. Si el puerto del equipo queda expuesto durante períodos prolongados, se debe instalar una tapa protectora; de lo contrario, la protección se ve comprometida.

Los materiales y la estructura determinan la vida útil

Más allá de las clasificaciones IP, la selección de materiales afecta directamente la longevidad del conector en entornos específicos.

• Materiales de la carcasa: para uso en exteriores a largo plazo, se recomiendan materiales termoplásticos (como policarbonato y PBT): son livianos, resistentes a la corrosión y ofrecen resistencia a los rayos UV (certificación UL F1). Las carcasas metálicas (aleación de aluminio, acero inoxidable) son adecuadas cuando se requiere mayor resistencia mecánica o blindaje EMI, siendo el acero inoxidable la opción preferida para entornos marinos con niebla salina.

• Mecanismos de bloqueo:

• Bloqueo roscado: Más confiable, excelente resistencia a las vibraciones, adecuado para la industria pesada.

• Bloqueo de bayoneta/empujar-tirar: permite una inserción y extracción rápidas con una clara respuesta audible de "clic", lo que ahorra un tiempo de instalación significativo, especialmente ideal para operaciones elevadas o en espacios confinados.

• Contactos: para garantizar la estabilidad de la señal, los contactos suelen estar hechos de una aleación de cobre con baño de oro para resistir la oxidación y la corrosión.

Consideraciones prácticas en instalación y mantenimiento

En la instalación y el mantenimiento reales, los siguientes puntos determinan directamente si el rendimiento de protección del conector se logra por completo:

1. Evite la tensión del cable: nunca tire del cable para acoplar o desacoplar el conector. La tensión del cable puede dañar la estructura de sellado posterior, provocando una falla en la clasificación IP. Asegúrese de que se proporcione un alivio de tensión adecuado para el cable durante la instalación.

2. Apriete solo a mano: excepto los puertos para herramientas especiales, todas las operaciones de bloqueo deben realizarse a mano. Apretar demasiado con llaves o herramientas puede dañar las roscas o la carcasa.

3. Inspección periódica: compruebe periódicamente si los anillos de sellado están envejecidos o agrietados y si los contactos están corroídos o contaminados. Para los puertos que no se utilizan durante períodos prolongados, séllelos con tapas protectoras.

Marcas y series convencionales en el mercado

Dependiendo de los diferentes requisitos de aplicación, ya se encuentra disponible en el mercado una gama de productos de series maduras:

Amfenol: su serie X-Lok admite bloqueo rápido push-pull y la serie M12 S-Code cumple con el estándar IEC 61076-2-111 y ofrece grados de protección IP67/IP68/IP69K, adecuados para la automatización industrial y el tránsito ferroviario.

Omron: La serie XS5 (M12 SmartClick) presenta una innovadora estructura de bloqueo interno que evita que los residuos se atasquen, admite un bloqueo rápido de 1/8 de vuelta y se usa ampliamente en escenarios de automatización de fábricas como automoción, alimentos y bebidas.

Bulgin: Su serie 400 proporciona protección IP68/IP69K, que cubre conexiones de alimentación, datos y RF, adecuadas para entornos hostiles como el marítimo y el procesamiento de alimentos.

Souriau - Eaton: La serie UTS cuenta con una carcasa de plástico con cierre de bayoneta de 1/3 de vuelta; algunos modelos mantienen la clasificación IP68 incluso en condiciones no acopladas y admiten configuraciones mixtas de potencia y señal.

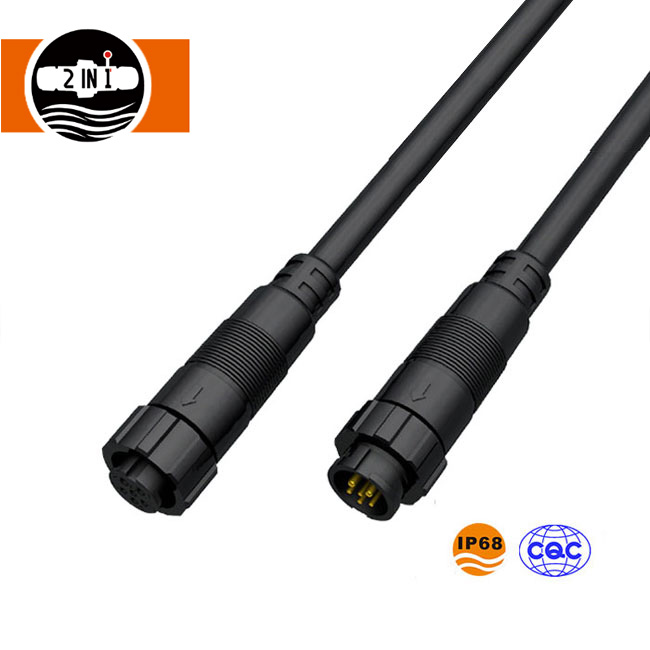

HuaYi-FaDa: La serie M26 ofrece versiones sobremoldeadas y desmontables, compatibles con el grado de protección IP68, con propiedades retardantes de llama, antioxidantes y resistentes a la corrosión, adecuadas para iluminación LED, equipos de escenario, redes inteligentes, energía solar y equipos de automatización, con servicios personalizados disponibles que incluyen opciones de longitud de cable y color de carcasa.

Todas las marcas y modelos de productos de terceros mencionados en este artículo son propiedad de sus respectivos dueños y se proporcionan únicamente con fines de referencia.Tecnología HuaYi-FaDaes un fabricante independiente y no tiene afiliación con las marcas antes mencionadas a menos que se indique expresamente lo contrario.
