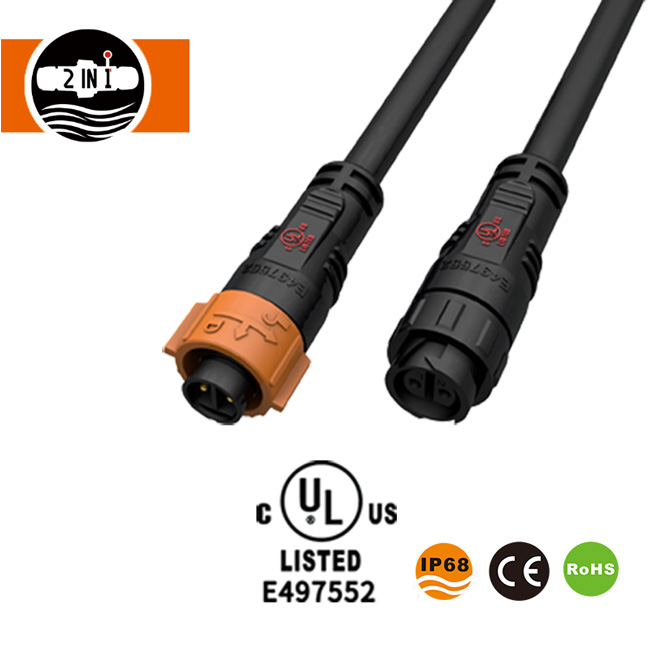

Conector de cable de bloqueo automático impermeable M16 con certificación UL

El conector de cable de bloqueo automático impermeable M16 con certificación UL de HuaYi-FaDa cuenta con instalación de bloqueo a presión, protección IP68 y configuraciones de 2, 3 o 4 pines para iluminación LED y automatización industrial. Con compatibilidad con cables de 18 a 22 AWG y tipos y longitudes de cables personalizables, la serie SA16 admite diseños de conexión flexibles. Solicite una cotización para conjuntos de cables personalizados y opciones OEM/ODM.

Enviar Consulta

Descripción del Producto

Listado UL · Bloqueo automático M16

El conector de cable de bloqueo automático impermeable M16 con certificación UL de HuaYi-FaDa combina un mecanismo de conexión de bloqueo a presión con protección IP68 para iluminación LED y equipos de automatización industrial. La serie de cables moldeados SA16 ofrece configuraciones de 2, 3 y 4 pines, tuercas de conexión de plástico amarillas o azules y tipos y longitudes de cables personalizados para diferentes requisitos de instalación.

Características

Conexión Push-Lock para una instalación cómoda

El SA16 utiliza un diseño de conexión de bloqueo a presión para un acoplamiento rápido entre mitades de conectores compatibles. Su carcasa negra se combina con una tuerca de conexión de plástico amarilla o azul, lo que permite elegir la apariencia para diferentes diseños de equipos. El componente de conexión de plástico está diseñado para resistir la corrosión asociada con la exposición a la sal.

Opciones de cable moldeado y tipo soldadura

La versión estándar SA16 está moldeada con cable, integrando el cable y el conector en un solo conjunto. El tipo y la longitud del cable se pueden personalizar para diferentes diseños de cableado.

También está disponible un conector de soldadura sin cables que se puede combinar con la versión de cable moldeado en configuraciones compatibles. Estas opciones admiten diseños de iluminación que requieren diferentes disposiciones de terminación.

Protección IP68 para Iluminación y Automatización

El conector presenta un grado de protección IP68 y un componente de sellado de silicona. Los pines de contacto de aleación de cobre chapados en oro proporcionan la conexión eléctrica, mientras que la carcasa y los componentes aislados utilizan plásticos de ingeniería de alto rendimiento.

Especificaciones del producto SA16

Artículo	Especificación
Nombre del producto	Conector de cable de bloqueo automático impermeable M16 con certificación UL
Modelo	SA16 moldeado con cable
Método de conexión	Bloqueo de empuje
Configuraciones de pines	2 pines, 3 pines, 4 pines
Color del conector	Negro
color nuez	Amarillo o azul
Clasificación de protección	IP68
Calibre del cable	18-22 CAE
Diámetro del cable	4,0–9,0 mm
Tipo y longitud de cable	Personalizable
Corriente nominal	5-10 A
Tensión de funcionamiento	300 V CA RMS
Tensión soportada	1500 V CA durante 1 minuto
Resistencia de contacto	<5 mΩ
Resistencia de aislamiento	>500 MΩ
Durabilidad del acoplamiento	≥3.000 ciclos
Temperatura de funcionamiento	-40°C a +105°C
Material de la carcasa	Plásticos de ingeniería de alto rendimiento
Material de contacto	Aleación de cobre chapada en oro
Material del sello	Silicona
Clasificación de llama	UL94 V-0
Certificaciones listadas	UL, CE, RoHS

UL Listed M16 Waterproof Auto Lock Cable Connector

Aplicaciones

Iluminación LED:Tiras de LED, bañadores de pared LED, luces subterráneas, luces de cuerda, luces de cinturón, luces de cortina y luces centelleantes. Navegarconectores LED impermeables.
Equipos de automatización:Interruptores de proximidad, dispositivos de monitoreo de flujo, componentes de bus de campo, sensores y actuadores. Vistaconectores circulares impermeables.
Equipo eléctrico exterior:Conexiones de cables selladas para conjuntos eléctricos e iluminación compatibles que requieran protección IP68.

Configuraciones y personalización del conector SA16

La serie SA16 admite diferentes disposiciones de cableado a través de sus versiones de conector de soldadura sin cable y con cable moldeado. El diseño de bloqueo a presión permite conectar mitades de conectores compatibles sin una operación de acoplamiento roscado, lo que lo hace adecuado para conjuntos de iluminación que requieren instalación y enrutamiento de cables convenientes.

La personalización está disponible para el tipo y la longitud del cable, mientras que las versiones de 2, 3 y 4 pines cubren diferentes diseños de conexión. El cuerpo del conector negro se puede combinar con una tuerca de conexión de plástico amarilla o azul, lo que permite que el conjunto se adapte a diferentes diseños de equipos.

Preguntas frecuentes

¿Cómo funciona la conexión push-lock SA16?

Se acopla juntando mitades compatibles sin acoplamiento roscado, lo que permite una instalación más rápida en espacios reducidos.

¿Se puede conectar el cable moldeado SA16 a la versión de soldadura sin cables?

Sí. En configuraciones compatibles, un lado puede ser la versión de cable moldeado y el otro lado el conector de soldadura sin cable.

¿Cómo elijo entre SA16 de 2, 3 y 4 pines?

Haga coincidir el número de pines con los conductores requeridos: 2 pines para pares simples de alimentación o señal, 3 pines con tierra o señal adicional, 4 pines para más conductores.

¿Qué debo proporcionar al personalizar el tipo y la longitud del cable?

Proporcione la longitud del cable, el tipo de cable, AWG o sección transversal, el número de núcleos y la configuración de pines. Un dibujo ayuda a confirmar el enrutamiento y la orientación del conector.

¿Cómo se debe mantener el SA16 para preservar el sellado IP68?

Utilice un diámetro exterior del cable entre 4,0 y 9,0 mm, asegúrese de que el sello de silicona esté correctamente asentado, enganche completamente el cierre de presión e inspeccione el sello en busca de daños durante el mantenimiento.

Obtenga una cotización para su conector de bloqueo automático M16

Solicite el precio del conector de cable de bloqueo automático impermeable M16 con certificación UL con su número de pines, especificaciones de cable y disposición de conectores preferidos. HuaYi-FaDa también ofrece soporte OEM/ODM para conjuntos de cables personalizados y solicitudes de muestras para ayudar a evaluar la idoneidad del producto para su aplicación.

Comparta su número de pines, especificaciones de cables y disposición de conectores para recibir una cotización personalizada. Ver el completoConector de cable impermeable ULrango.
